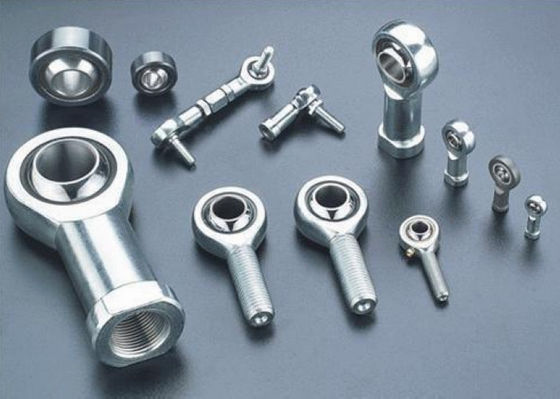

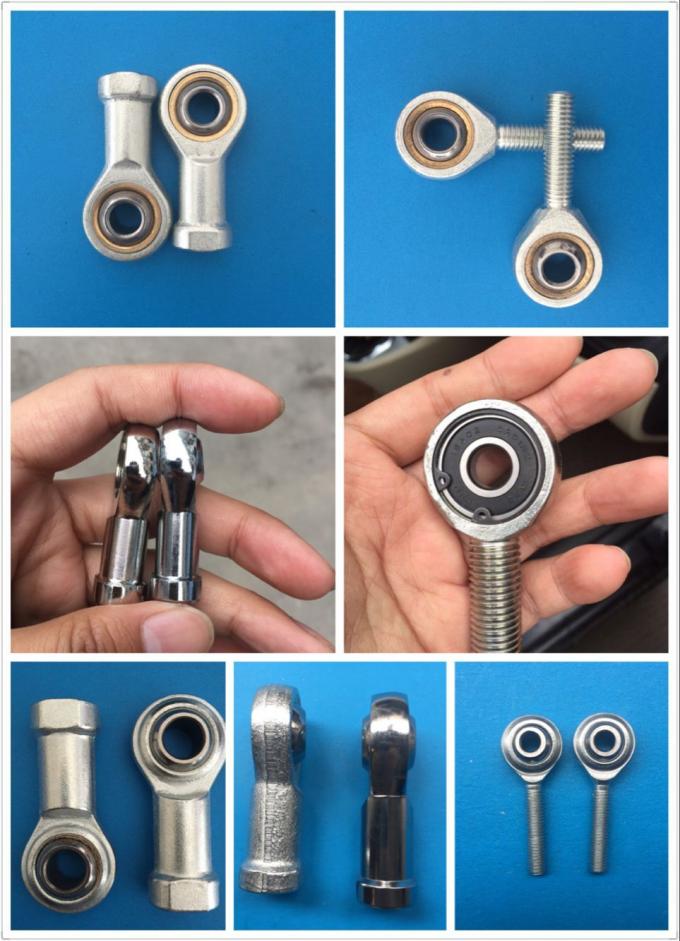

EKV GEG GEK GEH mechanischer artikulierender gemeinsamer Rod Ends Bearings

GEC GEG GEK GEH Mechanical Articulating Joint Rod Ends Bearings

Produktdetails:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	ISO 16949

Zahlung und Versand AGB:

Min Bestellmenge:	Verkäuflich
Preis:	Negotiation
Verpackung Informationen:	Holzetuistandardexportverpackung
Lieferzeit:	10-15 Werktage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1000000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Name:	Rod End Joint Bearing	Material:	Wälzlagerstahl, Stianless-Stahl, Bronze
Reihe:	GE, EKV, GEG, GEEW, GEK, GEH-Reihe	Präzisions-Bewertung:	ABEC-1/P0, ABEC-3/P6, ABEC-5/P5, ABEC-7/P4
Käfig:	Stahl, Messing, Nylon	Freigabe:	C0, C1, C2, C3, C4, C5 etc.
Erschütterung:	V1, V2, V3
Markieren:	GEC Rod Ends Bearings , GEG Rod Ends Bearings , GEH Rod Ends Bearings

EKV GEG GEEW GEK GEH mechanischer artikulierender gemeinsamer Rod Ends Bearings

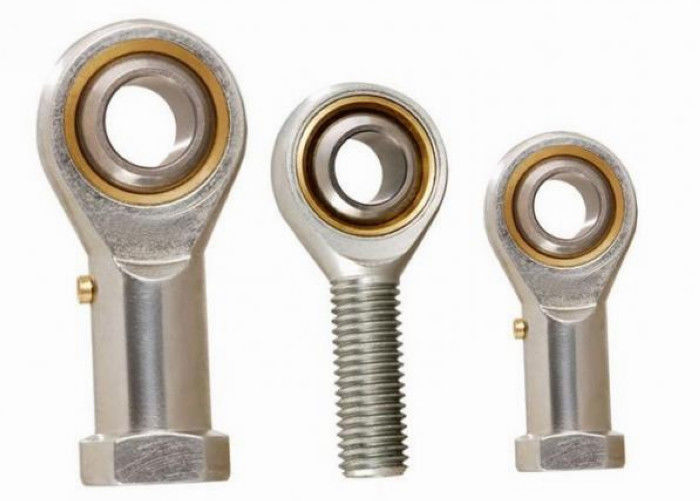

Rod Ends ist ein mechanisches artikulierendes Gelenk. Solche Gelenke werden an den Enden von Steuerstäben, Spurstangen, Verbindungsstangen benutzt, oder überall wird ein artikulierendes Gelenk der Präzision angefordert und wo ein Gabelkopfende (das eine perfekte 90-Grad-Ausrichtung zwischen der befestigten Welle und der zweiten Komponente erfordert), unpassend ist. Ein Ballschwenker mit einer Öffnung, durch die ein Bolzen möglicherweise oder anderes Befestigungsteil überschreiten, wird in ein Kreisgehäuse mit einer verlegten befestigten Welle gedrückt. Der verlegte Teil ist möglicherweise entweder männlich oder weiblich. Der Vorteil des hemi Gelenkes ist, dass der Balleinsatz die Stange ermöglicht oder läuft das Überschreiten durch in begrenztem Umfang weg falsch ausgerichtet zu werden ihn, (ein Winkel anders als 90 Grad). Eine Verbindung, die in zwei hemi Gelenken beendet wird, ermöglicht Versetzung ihrer befestigten Wellen (nämlich, anders als 180 Grad) wenn sie in der Spannung verwendet wird. Wenn sie in der Kompression verwendet werden, werden die Durchstangen zu den äußersten Enden der Versetzungsstrecke ihres Balls gezwungen, die die Verbindung in einem schiefen Winkel spannt.

Toleranzen für Stangenenden

1> die Toleranz von△ dmp und △Bs von GIR… TUN, KAIMANFISCH. .DO, GIR… Großbritannien, KAIMANFISCH… Großbritannien, GIR. .UK-2RS, KAIMANFISCH… UK-2RS und GIHR… TUN,
GIHR-K… TUN, GIHO-K… TUN, GK… TUN, GF… TUN, GIR. .UK-2RS, KAIMANFISCH… UK-2RS sind die selben wie kugelförmige radialGleitlager
GE… E, GE… ES, GE… GROSSBRITANNIEN, GE… UK-2RS.
2> das△ dmp und die △Bs von GIHN-K… LO, GF… LO sind die selben wie kugelförmige radialGleitlager GE… LO.
3> das△ dmp und die △Bs von SIBP… S, SABP… S, SIZP… S, SAZP… S, SAZJ… - und SAZJ… sind die selben wie kugelförmige radialGleitlager GEBK… S.
4> Reihe CHS…, LATTICH…

d Millimeter		△dmp um		△BS um
vorbei	einschließlich.	maximal	Minute	maximal	Minute
-	6	12	0	0	-150
6	10	15	0	0	-150
10	12	18	0	0	-150
12	18	18	0	0	-200
18	30	21	0	0	-200



BBB>-Mitte-Höhenabweichung

d Millimeter		△HS Millimeter		△h1s Millimeter
vorbei	einschließlich.	maximal	Minute	maximal	Minute
-	6	0,8	-1,2	0,65	-1,05
6	20	0,8	-1,2	0,8	-1,2
20	30	1	-1,7	1	-1,7
30	45	1,4	-2,1	1,4	-2,4
45	60	1,8	-2,7	1,8	-2,7
60	80	2,25	-3,4	2,25	-3,4
80	125	2,7	-3,4	2,7	-3,4
125	200	3,2	-4,2	3,2	-4,2

d Millimeter		Gruppe normal um
vorbei	einschließlich.	Minute	maximal
-	12	23	68
12	20	30	82
20	35	37	100
35	60	43	120
60	90	55	142
90	125	65	165
125	200	65	192

2> GIR… GROSSBRITANNIEN, KAIMANFISCH… GROSSBRITANNIEN, GIR… UK-2RS, KAIMANFISCH… UK-2RS

Reihe GIR… Großbritannien, KAIMANFISCH… Großbritannien, GIR… UK-2RS, KAIMANFISCH… UK-2RS

d Millimeter		Gruppe normal um
vorbei	einschließlich.	Minute	maximal
-	12	0	32
12	20	0	40
20	35	0	50
35	60	0	60
60	80	0	72

3> SIZJ…, SAZJ…

Reihe SIZJ…, SAZJ…

d Millimeter		Gruppe normal um
vorbei	einschließlich.	Minute	maximal
-	8	10	30
8	14	15	60
14	20	40	80

Sitze von Stangenenden

AAA>-Wellensitze

Betriebsbedingungen	Toleranz
Mit unbestimmten Lasten	n6, p6
Normsa-Zustände	h6, h7

BBB>-Faden

Außengewinde	Innengewinde
6g	6h
UNF-2A	UNF-2B

CCC>-Wellen-Durchmessertoleranzen

Wellendurchmesser Millimeter		Wellendurchmessertoleranzen um
Wellendurchmesser Millimeter		h6		H7		n6		p6
vorbei	einschließlich.	Hoch	Tief	Hoch	Tief	Hoch	Tief	Hoch	Tief
3	6	0	-8	0	-12	16	8	20	12
6	10	0	-9	0	-15	19	10	24	15
10	18	0	-11	0	-18	23	12	29	18
18	30	0	-13	0	-21	28	15	35	22
30	50	0	-16	0	-25	33	17	42	26
50	80	0	-19	0	-30	39	20	51	32
80	120	0	-22	0	-35	45	23	59	37
120	180	0	-25	0	-40	52	27	68	43
180	200	0	-29	0	-46	60	31	79	50
