Name: Schlagzähigkeits-eckiger Kontakt-kugelförmige Gleitlager
Brand: OEM

Startseite Produkte Kugelförmige Gleitlager

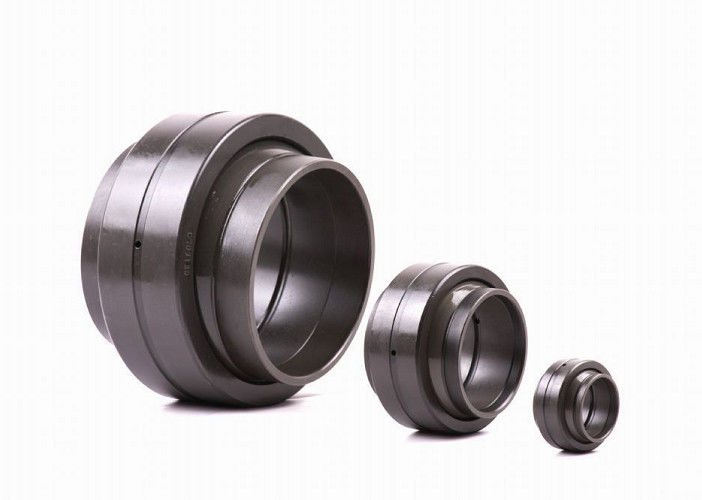

Schlagzähigkeits-eckiger Kontakt-kugelförmige Gleitlager

Impact Resistance Angular Contact Spherical Plain Bearings

Produktdetails:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	ISO 16949

Zahlung und Versand AGB:

Min Bestellmenge:	Verkäuflich
Preis:	Negotiation
Verpackung Informationen:	Holzetuistandardexportverpackung
Lieferzeit:	10-15 Werktage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1000000 Stück pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Ring-Material:	Chrome steel-GCr15, hoher Kohlenstoff steel-GCR11, rostfreies steel-440C, 304 316	Arten:	Radial-, eckiger Kontakt, gestoßene Tonnenlager
Käfig-Material:	Stahl, Messing, Nylon	Precsion:	P0, P6, P5, P4 ABEC-1, ABEC-3, ABEC-5 etc.
Freigabe:	C0, C1, C2, C3, C4, C5	Dienstleistungen:	Soem, ODM, OBM-Dienstleistungen
Markieren:	Impact Resistance Spherical Plain Bearings , OEM Spherical Plain Bearings , Angular Contact Spherical Plain Bearings

Radial-/eckiger Kontakt-kugelförmige Gleitlager-Schlagzähigkeit

Kugelförmige Gleitlager

1. Die kugelförmigen Gleitlager, auch genannt kugelförmige einfache Buchsen, werden hauptsächlich in der unterschiedlichen Maschinerie benutzt, die mit Drehbewegung, Neigungsbewegung und langsamer schwingbewegung begleitet wird. Zum Beispiel können sie in den Hydrozylindern, die Schmiedenpresse, die Technikmaschinerie, die automatisierte Ausrüstung, die Autostoßdämpfer und die Wasserwirtschaftsmaschinerie, das etc. gefunden werden.

2. Diese große Belastbarkeits- und Schlagzähigkeitsfähigkeit der Produkteigenschaften. Sie wird normalerweise mit spezieller Technik behandelt. Seine Oberfläche hat die Galvanisierung und das Phosphatieren des Prozesses durchgelaufen. Deshalb gibt unser Produkt ultra-starke Korrosionsbeständigkeit. Selbstschmierende Eigenschaft lässt die kugelförmige einfache Buchse im Falle der Verschiebung normalerweise arbeiten.

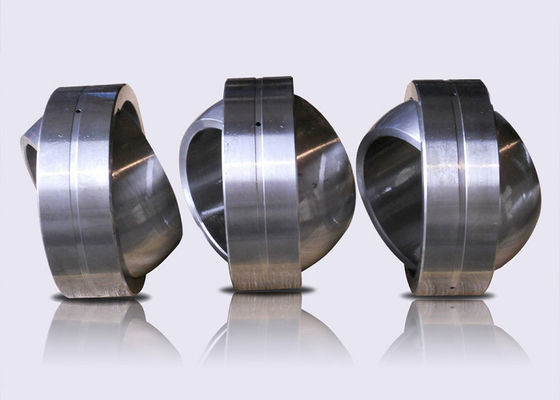

3. Das kugelförmige Gleitlager hat inneres und Außenringe mit kugelförmigen Oberflächen. Es kann eine große Last stützen. Dieses selbstschmierende Lager wird hauptsächlich in die Radialart, eckige Kontaktart und die Stangenendeart unterteilt. Es kann in den verschiedenen Formen entsprechend verschiedenen Anwendungen geschaffen werden.

Modell Selection

Nein.	Produkt-Name	Bohrungs-Durchmesser (Millimeter)	Produkt-Arten
1	Kugelförmiges radialGleitlager	4-150	GE… E	GE… ES	GE… ES-2RS	GEEW… ES-2RS
			GE… ESN	GE...XS/K	GE… XT	GE...ET/X
2	Eckiger Kontakt-kugelförmiges Gleitlager	25-200	GAC… S	GAC… T
3	Stangenenden und kugelförmiges Gleitlager	5-80	SI… E	SA… E	GE… E	SI… ES
			SA… ES	SIB… S	NBH… S

Toleranzen für kugelförmige Gleitlager des eckigen Kontaktes

Innenring und Breite des Lagers

D Millimeter		dmp um		Vdp um	Vdmp um	BS um		Ts um
vorbei	einschließlich.	maximal	Minute	maximal	maximal	maximal	Minute	maximal	Minute
-	50	0	-12	12	9	0	-2740	+250	-400
50	80	0	-15	15	11	0	-300	+250	-500
80	120	0	-20	20	15	0	-400	+250	-600
12	180	0	-25	25	19	0	-500	+350	-700
180	200	0	-30	30	23	0	-600	+350	-800

Außenring

D Millimeter		dmp um		Vdp um	Vdmp um	Cs um
vorbei	einschließlich.	maximal	Minute	maximal	maximal	maximal	Minute
-	50	0	-14	14	11	0	-240
50	80	0	-16	16	12	0	-300
80	120	0	-18	18	14	0	-400
120	150	0	-20	20	15	0	-500
150	180	0	-25	25

Arten

(1) Art GEs… E: Einzeln jeder Außenring, kein Öltank. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(2) Art GEs… ES: einzelner aufgeschlitzter Außenring, dort sind Öltank. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(3) Art GEs… ES-2RS, Art GEEW… ES-2RS: einzelner aufgeschlitzter Außenring, dort sind Öltank, Seiten mit einem Ring. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(4) Art GEs… ESN: einzelner aufgeschlitzter Außenring, Art GEs… XSN: doppelter aufgeschlitzter Außenring (aufgeteilter Außenring), Schmierölbehälter, die Außenringnut. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen. Jedoch wird die axiale Last des Sicherungsringes zu tragen, seine Fähigkeit, axialer Last zu widerstehen verringert.
(5) Art GEs… HS: Innenring mit Öltank, doppelter halber Außenring, abgenutzte Freigabe kann justiert werden. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(6) GE-… Art DE1: Innenring des verhärteten Wälzlagerstahls, der Außenring des Wälzlagerstahls. Wenn die innere Verdrängung mit Schmierrille und Loch zusammengebaut wird. Innendurchmesser von weniger als 15mm Lagern, von keiner Schmierrille und Loch. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(7) GE-… Art DEM1: Innenring des verhärteten Wälzlagerstahls, der Außenring des Wälzlagerstahls. Wenn zusammenbauendes verdrängtes Innenlager in das Lager, der Druck auf der äußeren Seite der tragenden Nut axial repariert. Kann Radiallast und kleinere axiale Last in jeder Richtung tragen.
(8) Art GEs… DS: passende Nut des Außenrings und Schmierrille. Nur die großen Lager. Kann Radiallast und ein kleineres in jeder axialen Last der Richtung tragen (passende Nutseite kann axiale Last nicht tragen)

TRAGEN NEIN.		MASSE							Lasts-Bewertungen		Gewicht
BREITE REIHE		d	D	B	C	r1	r2	a°	Dynamisch	Statistik	Kilogramm
GEG4C	GE4FW	4	14	7	4	0,3	0,3	20	3,6	9,1	0,005
GEG5C	GE5FW	5	16	9	5	0,3	0,3	21	5,8	14	0,007
GEG6C	GE6FW	6	16	9	5	0,3	0,3	21	5,8	14	0,008
GEG8C	GE8FW	8	19	11	6	0,3	0,3	21	8,6	21	0,014
GEG10C	GE10FW	10	22	12	7	0,3	0,3	18	11	28	0,021
GEG12E	GE12FW	12	26	15	9	0,3	0,3	18	18	45	0,033
GEG15C	GE15FW	15	30	16	10	0,3	0,3	16	22	56	0,049
GEG17C	GE17FW	17	35	20	12	0,3	0,3	19	31	78	0,083
GEG20ES	GE20FW	20	42	25	16	0,3	0,3	17	51	127	0,153
GEG25C	GE25FW	25	47	28	18	0,6	0,6	17	65	166	0,203
GEG30C	GE30FW	30	55	32	20	0,6	0,6	17	83	212	0,304
